Portas Externas no Leviathan V2 Optical

Entendendo os Terminais de Entrada e Saída

No post anterior, exploramos a visão geral dos componentes do Leviathan V2 Optical. Agora, vamos nos aprofundar nos terminais de entrada e saída, que são fundamentais para a conectividade do dispositivo com outros componentes e acessórios do seu equipamento Airsoft.

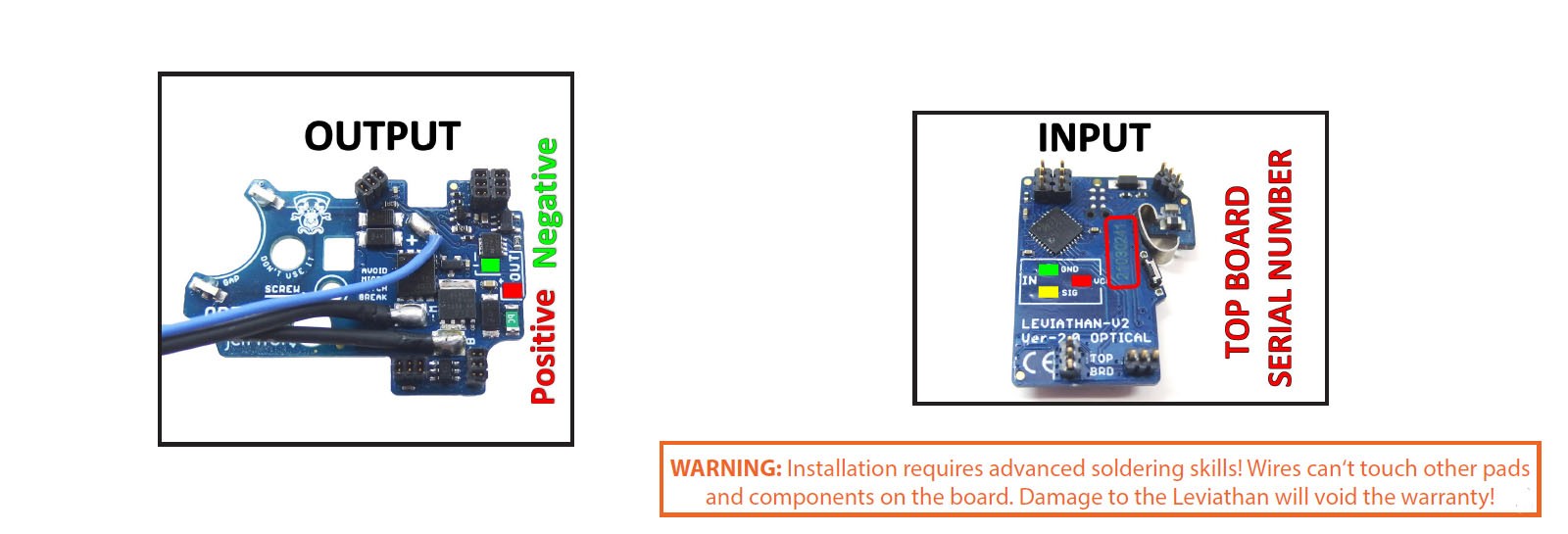

Terminais de Entrada (Input)

O Leviathan V2 Optical possui três pads dedicados para conectar botões externos, sensores ou funções de recarga virtual:

1. 3,1V na Área Vermelha

   • Este pad é exclusivo para sensores. Fornece uma tensão de 3,1V necessária para o funcionamento de sensores específicos conectados ao Leviathan.

2. Sinal na Área Amarela

   • O pad de sinal é onde as entradas de botão ou sensores são registradas. Ele interpreta o sinal recebido para ativar a função correspondente.

3. Pólo Negativo na Área Verde

   • Este pad conecta-se ao terra (GND), garantindo que o circuito seja completado corretamente.

Para conectar um botão externo, utilize os pads SIG e GND. A polaridade não importa, facilitando a conexão. No aplicativo do Leviathan, a função "External input" pode ser configurada para ativar uma função específica quando o botão é pressionado.

Terminais de Saída (Output)

O Leviathan V2 Optical também está equipado com dois pads de saída que podem ser utilizados para alimentar acessórios como LEDs de iluminação, lanterna, laser, motor de magazine, entre outros:

1. Pólo Positivo na Área Vermelha

   • O pad positivo fornece a tensão da bateria, essencial para alimentar os acessórios conectados.

2. Pólo Negativo na Área Verde

   • Este pad é conectado ao motor e, por meio do microprocessador do Leviathan, controla completamente a energia fornecida.

Assim como nas entradas, o aplicativo do Leviathan permite configurar o "External output" para ativar uma função desejada. Vale ressaltar que algumas funções de entrada podem ativar o terminal de saída, mesmo quando o status do Leviathan está em OFF.

Aviso Importante

A instalação desses componentes requer habilidades avançadas em soldagem. É crucial que os fios não toquem em outros pads ou componentes na placa, pois isso pode danificar o Leviathan e invalidar a garantia.

Continuaremos no próximo post!
